Ciertas mañanas frías de noviembre, quienes madrugan en los cerros de Barcelona fotografían una silueta azul y dentada que flota sobre el horizonte marino hacia el sur-sureste, a contraluz del sol bajo del amanecer. La silueta es la Serra de Tramuntana, la columna vertebral montañosa de Mallorca, a unos 190 km. Cada vez que circula una de esas fotos, debajo arranca la misma discusión. Buena parte de la ciudad sencillamente no se lo cree. El fotógrafo que ha documentado esta visual con más rigor, Marc Bret, escribió tras una de sus observaciones que, pese a las fotos, una gran parte de los barceloneses sigue sin creer que Mallorca pueda verse realmente desde su ciudad.
Foto: candi… en Flickr, CC BY 2.0.
Y las mejores mañanas la aparición no exige entornar los ojos. En diciembre de 2023 el meteorólogo del Observatorio Fabra, Alfons Puertas, cazó la Tramuntana entera en silueta nítida contra el amanecer, flotando sobre las luces del puerto de Barcelona:
La incredulidad recibió refuerzos internacionales unas semanas antes de ese tuit, en noviembre de 2023, cuando Puertas fotografió Mallorca al amanecer desde la misma terraza y la prensa presentó la imagen como una que "desafía a la ciencia", con el argumento de que la curvatura terrestre debería ocultar la isla por completo. La única explicación disponible fue un tuit que mencionaba vagamente la "refracción atmosférica".
Nadie en esa discusión había calculado el terreno. Quienes creen citan fotos, quienes no creen citan la curvatura de la Tierra, y el único intento de rigor se apoya en simuladores de panorámicas. Así que lo calculamos nosotros: todas las visuales desde seis lugares reales de Barcelona hasta seis cumbres repartidas por Mallorca, sobre datos de elevación de 30 m, con curvatura y refracción dentro de la geometría, más un barrido para hallar la altura mínima exacta que se necesita y la cantidad exacta de aire curvado que requiere cada avistamiento en disputa.
La versión corta: los que creen tienen razón, los escépticos tienen la física al revés, y la famosa foto "imposible" son dos fenómenos distintos compartiendo un mismo pie de foto.
Qué calculamos
Todo lo que sigue sale del mismo motor que impulsa UpToWhere, trabajando sobre el modelo de elevación Copernicus de 30 m con la curvatura terrestre y la refracción atmosférica integradas en la geometría. La refracción estándar curva la luz suavemente hacia abajo en trayectos largos; el coeficiente de manual para aire ordinario es k = 0,13, y eso es lo que significa "estándar" en todo este artículo. Calculamos:
- Visuales punto a punto desde seis observadores reales de Barcelona (la cumbre del Tibidabo a 512 m, el Observatorio Fabra a 415 m, los Búnkers del Carmel a 262 m, dos puntos de Montjuïc y el paseo marítimo de la Barceloneta) hasta seis objetivos que abarcan toda la silueta insular: el Puig Major (1.436 m), el Puig de Massanella (1.364 m), el Teix (1.064 m), el Puig de Galatzó (1.027 m), la cresta de la península de Formentor (unos 420 m) y la isla de Sa Dragonera (353 m).
- Un barrido de refracción sobre cada visual bloqueada, para hallar el coeficiente exacto al que aparecería cada cumbre oculta, separando "necesita aire algo inusual" de "necesita un pequeño milagro".
- Una búsqueda de altura mínima en el paseo marítimo: el nivel de ojo más bajo, en metros sobre el mar, desde el que el Puig Major supera el horizonte con refracción estándar.
- La dirección inversa, desde la cumbre del Puig Major de vuelta hacia Barcelona.
Desde el Tibidabo, tres cumbres superan el horizonte
Empecemos por el mirador clásico de la ciudad, la cumbre de 512 m del Tibidabo, desde donde Bret tomó sus fotografías de 184–193 km en noviembre de 2014. Con refracción estándar, sin anomalía de ningún tipo, el motor encuentra tres fragmentos separados de Mallorca alzándose sobre el horizonte marino:
| Objetivo | Altura | Distancia | Veredicto a k = 0,13 |
|---|---|---|---|
| Puig de Massanella | 1.364 m | 190 km | Visible, supera por 71 m |
| Puig Major | 1.436 m | 188 km | Visible, supera por 15 m |
| Puig de Galatzó | 1.027 m | 201 km | Visible, supera por 13 m |
| El Teix | 1.064 m | 193 km | Oculto, por 0,1 m |
| Cresta de Formentor | ~420 m | 185 km | Oculta, necesita k ≈ 0,31 |
| Sa Dragonera | 353 m | 205 km | Oculta, necesita k ≈ 0,49 |
Foto: NASA, ISS064-E-406, dominio público, vía Wikimedia Commons.
.jpg){kind=link}

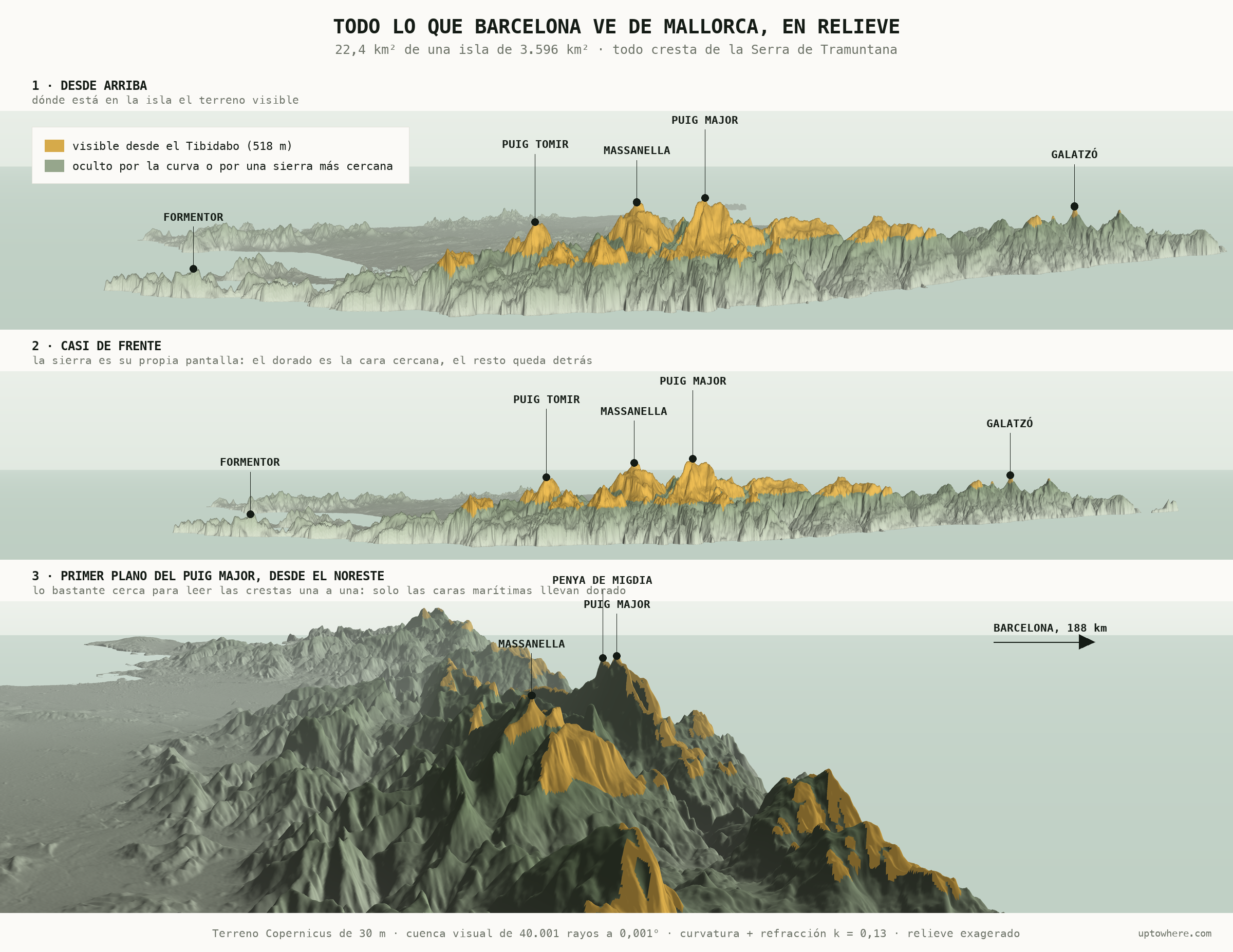

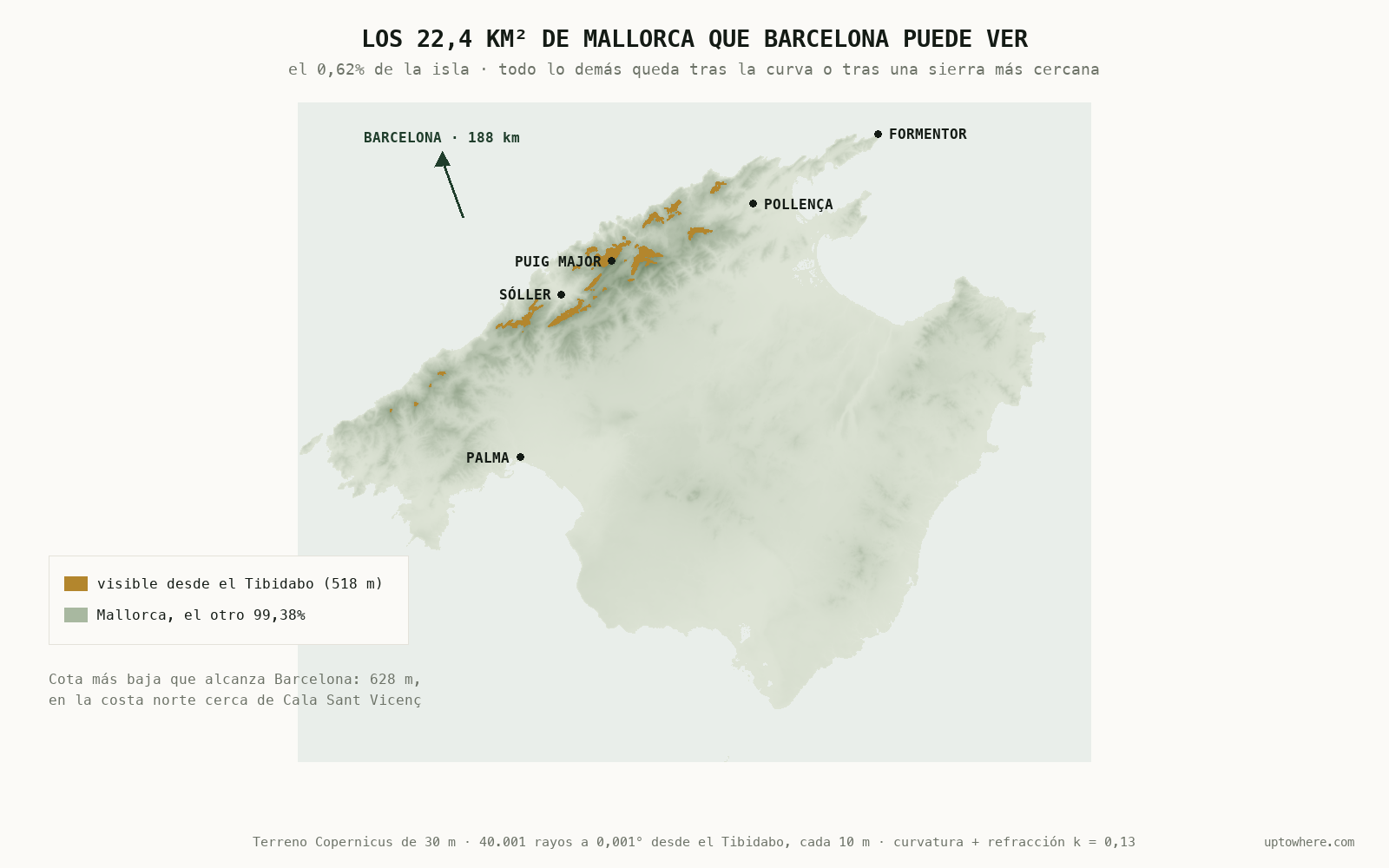

Esa tabla puntúa los puntos exactos de las cumbres. Para el cuadro completo barrimos además todo el horizonte, un rayo calculado cada medio grado: la isla aparece como un skyline serrado que corre del rumbo 157° al 172°, quince grados de horizonte, con la muralla del Puig Major y el Massanella en el centro, la cresta del Teix a su derecha, la punta solitaria del Galatzó en el borde derecho, y tramos de mar abierto entre ellos donde el relieve más bajo de la isla queda enterrado bajo el horizonte. Así es exactamente como los observadores han descrito siempre la aparición, y el propio Bret lo dice en su artículo: las montañas aparecen de forma discontinua, con algunos macizos separados entre sí por el mar. La descripción popular y la geometría calculada coinciden hasta en el detalle.
Foto: Joan Gené, CC0, vía Wikimedia Commons.
El Teix merece su propia frase. Su punto de cumbre exacto falla por diez centímetros en un trayecto de 193 km, muy dentro del ruido de un modelo de elevación de 30 m, así que honestamente la cumbre no está ni visible ni oculta; está exactamente sobre la línea del horizonte. La cresta que preside sobre Sóller aparece de todos modos: el barrido de medio grado encuentra su filo marítimo asomando un par de cientos de metros aparentes sobre el mar en el rumbo 166°.
Y fíjate en lo que ocurre unos cientos de metros ladera abajo. Desde el Observatorio Fabra, 100 m más bajo que la cumbre, el Teix se ve con comodidad (lo supera por 28 m) mientras que el Galatzó desaparece (le faltan 31 m, necesitaría k ≈ 0,15). Dos miradores del mismo cerro barcelonés, a pocos minutos a pie el uno del otro, ven dos Mallorcas distintas. Con márgenes tan finos, cada metro de altura del observador y cada paso por la cresta redibujan la silueta.
El mar no es el obstáculo. Lo es la isla
Aquí viene la parte contraintuitiva. Desde el Tibidabo, la visual hacia el Puig Major supera el mar abierto con cientos de metros de margen. Lo que casi la bloquea es la propia Mallorca.
El último obstáculo camino de la cumbre es el hombro marítimo del propio Puig Major, una loma de unos 1.170 m situada unos 600 m por delante del pico; la cumbre lo supera por apenas 15 m. Y el propio rayo del horizonte corta la isla aproximadamente en la cota de los 700 m. Todo lo que queda por debajo de esa altitud, los puertos, los pueblos, casi toda la línea de costa, permanece enterrado tras la curva del mar, mientras que las crestas superiores quedan a la vista. Los acantilados marinos más altos de la muralla marítima de la Tramuntana, que rondan los 700 m donde la cordillera se hunde en el agua bajo el Puig Major, caen casi exactamente sobre la línea, apareciendo y desapareciendo con la refracción del día. Así que la imagen que llega a Barcelona es un corte horizontal: la mitad superior de una cordillera, flotando sin base visible.
Foto: Joan Gené, CC0, vía Wikimedia Commons.
Por eso la aparición flota. La curvatura terrestre hunde el extremo lejano de una visual de 188 km unos 2.400 m; una vez descontada la altura del observador y la geometría del horizonte, la altitud visible más baja de la isla desde el Tibidabo ronda los 700 m. Del Puig Major y sus 1.436 m, a Barcelona le llega más o menos la mitad superior; de la isla en su conjunto, casi nada. Nuestro artículo sobre cuánto oculta el horizonte desarrolla esa aritmética para cualquier distancia.
¿Desde qué altura mínima se ve?
El Tibidabo va sobrado. La pregunta interesante es el umbral, y las afirmaciones populares son sorprendentemente concretas. Bret contó haber visto la isla desde solo 95 m de altura en Montjuïc, y citó el avistamiento de otro observador desde 52 m bajo "refracción excepcional".
Así que buscamos el umbral directamente: en el paseo marítimo de la Barceloneta, mirando al Puig Major a 181 km, el motor pasa de oculto a visible entre 91 y 93 m de altura de ojo con refracción estándar. Digamos 92 m.
Ahora contrastemos las afirmaciones populares con ese número:
- El avistamiento desde 95 m funciona con tres metros de margen. La observación documentada más baja de Mallorca desde Barcelona cae casi exactamente sobre el umbral geométrico calculado. Bret no exageraba su suerte; estaba justo a la altura donde nace la isla.
- La afirmación de los 52 m necesita k ≈ 0,21, un sesenta por ciento más de curvatura que el aire estándar. Es una condición fuerte pero perfectamente real, de las que producen las mañanas frías sobre un mar templado. El observador lo llamó refracción excepcional, y el número le da la razón al adjetivo.
- Un punto de la ladera marítima de Montjuïc a 86 m falla por muy poco: k = 0,132, un suspiro por encima del estándar, lo revela. En esa ladera, cualquier mañana ligeramente favorable, la cumbre está ahí.
- Desde la explanada del castillo, en lo alto del cerro de 173 m de Montjuïc, el Puig Major se ve con aire estándar sin más.
- Desde la playa misma, de pie en la orilla, no funciona nunca. La refracción necesaria es k ≈ 0,74, territorio de conductos térmicos profundos; a esas alturas estás viendo más un espejismo que una montaña.
Los miradores favoritos de la ciudad se ordenan solos alrededor de estos números. Los Búnkers del Carmel, a 262 m la terraza de atardeceres más querida de Barcelona, ven a los dos gigantes con holgura: el Puig Major supera por 27 m a 187 km y el Massanella por 50 m a 189 km, en línea con el abanico de visuales de 189 km de su página destacada. Todo lo más bajo de la isla necesita aire ayudado desde allí: el Teix con k ≈ 0,19, el Galatzó con k ≈ 0,27, Sa Dragonera con k ≈ 0,64.
La foto "imposible" de 2023, dividida en sus dos partes
La fotografía del Observatorio Fabra que "desafía a la ciencia" contiene dos avistamientos distintos, y merecen veredictos separados.
El primero es la silueta de las montañas. Desde el Fabra, a 415 m, el Puig Major supera el horizonte por 47 m y el Massanella por 50 m con refracción estándar. (Más margen, curiosamente, que el que consigue la cumbre situada 100 m por encima: cada rayo cruza una muesca distinta de la loma delantera de la propia isla, y la muesca del Fabra queda más baja.) Sin anomalía, sin espejismo, sin desafío alguno. Un meteorólogo que fotografía las cumbres de Mallorca desde esa terraza en un amanecer despejado de noviembre está fotografiando geometría ordinaria y permanente que la mayoría de la ciudad simplemente desconoce.
El segundo es genuinamente extraordinario, y la cobertura de prensa nunca se dio cuenta de que esa era la parte interesante. La foto muestra las luces del Port de Sóller, un puerto a nivel del mar. Un objetivo a nivel del mar a 187 km es un problema completamente distinto al de una cumbre de 1.436 m: nuestro barrido dice que esas luces necesitan k ≈ 0,8 para llegar al Fabra, cinco o seis veces la curvatura estándar. Eso no es refracción cotidiana; es un potente conducto térmico pegado a la superficie del mar canalizando la luz alrededor de la curva, el mismo mecanismo que a veces muestra el perfil de Chicago a través del lago Míchigan. Las cumbres de esa fotografía son geometría. Las luces del puerto son meteorología, y meteorología rara.
Así que lo de "desafía a la ciencia" era exactamente erróneo, dos veces. La parte presentada como imposible es rutinaria, y la parte que nadie comentó es la verdadera anomalía, cuantificable con precisión como tal.
¿Y Mallorca puede ver Barcelona?
Estrictamente sí, y no puede ser de otra manera, porque una visual es reversible: si tu ojo en el Tibidabo recibe luz de la cumbre del Puig Major, un ojo en esa cumbre recibe luz del tuyo por el mismo rayo exacto. El motor lo confirma dentro de su malla. El Tibidabo ve el Puig Major con 15 m de margen; el Puig Major ve la cumbre del Tibidabo con unos 4 m. (La pequeña diferencia es contabilidad, el 1,7 m de altura de ojo y las celdas de terreno de 30 m cambiando de extremo, no física.)
Lo que no es simétrico es el paisaje, porque las dos orillas apilan su masa a altitudes muy distintas. El rayo rasante entre el paseo marítimo de Barcelona y la cumbre es un único objeto geométrico, y puede leerse en ambos sentidos: desde Barcelona dice "tienes que subir a 92 m para ver la isla", y desde el Puig Major dice "todo lo que en Barcelona quede por debajo de 92 m no existe". Esa segunda lectura borra casi toda la ciudad. Las playas, el puerto, el Eixample, casi todo lo humano de Barcelona vive a pocas decenas de metros del mar, así que desde Mallorca la ciudad se desvanece y solo sobrevive su fina corona de colinas: los 420 m superiores del Tibidabo y la sierra de Collserola, los 80 m superiores de Montjuïc. Barcelona, a cambio de la banda de 700 m de Tramuntana que recibe, solo puede ofrecerle a la isla eso.
Los veredictos del motor, leídos desde la cumbre del Puig Major:
- La cumbre del Tibidabo es visible, con unos 4 m de margen. Dos personas, una en cada cumbre, a 188 km, pueden en principio verse mutuamente la montaña. (Vistos los récords que hemos analizado, una fotografía de 188 km sobre el Mediterráneo sería una entrada respetable en cualquier colección de visuales largas.)
- La playa de la Barceloneta queda oculta, 91 m por debajo del rayo rasante, el mismo umbral de la dirección de ida, leído al revés.
- Una azotea de 25 m en la Barceloneta necesitaría k ≈ 0,29 para aparecer: la mañana de invierno adecuada, los pisos altos del perfil costero parpadean a la existencia para un observador en el Puig Major.
Así que la isla ve Barcelona igual que Barcelona ve la isla, como una franja fina de terreno alto flotando sobre la curva. Solo que Barcelona tiene mucho menos que enseñar.
Foto: NASA, ISS061-E-13409, dominio público, vía Wikimedia Commons.
Cuándo mirar
La geometría monta el escenario de forma permanente; los aerosoles deciden la función. En 190 km de aire mediterráneo, la calima ordinaria de verano apaga el contraste mucho antes de que falle la geometría, y por eso las dos fotografías que definen esta visual, la de Bret en 2014 y la de Puertas en 2023, se tomaron a mediados de noviembre. Aire frío y seco tras un frente, un sol bajo del amanecer recortando la silueta a contraluz y un mar templado que aporta un punto extra de refracción cerca de la superficie: esa es la receta, y se da un puñado de mañanas cada otoño e invierno. El artículo de Bret señala que la Tramuntana se deja ver desde Barcelona varias veces al año, lo que encaja con la física y con el registro fotográfico.
Del lado de la geometría, la lista es corta: sube por encima de 92 m, mira entre los rumbos 157° y 172°, y prefiere las mañanas. Cada metro por encima del umbral añade margen contra el aire del día. A la altura del Tibidabo el skyline abarca quince grados de horizonte en condiciones estándar, de las sierras de Ternelles y Tomir en el extremo nororiental de la cordillera al Galatzó en su punta suroccidental, y los 15,5° que llevan años citando los simuladores de panorámicas coinciden casi exactamente con ese arco calculado. En las mejores mañanas refractivas los extremos se estiran hacia Formentor en el 152° y Sa Dragonera en el 175°: veintitrés grados de Mallorca en el horizonte barcelonés.
Cómo se hicieron los números
Cada veredicto de arriba es un perfil de terreno recorrido muestra a muestra. Desde el observador, el motor traza el camino de círculo máximo hacia el objetivo sobre el modelo de elevación Copernicus GLO-30, registrando el ángulo ascendente más empinado que el terreno ha reclamado hasta el momento; el objetivo es visible si su cumbre queda por encima de ese ángulo acumulado a su propia distancia. La curvatura terrestre hunde el terreno lejano d²/2R en el marco aparente del observador, y la refracción estira el radio terrestre efectivo en 1/(1−k), y por eso un único coeficiente captura limpiamente "cuánto se curva el aire hoy". Para cada visual bloqueada repetimos el perfil a lo largo de un rango de valores de k hasta hallar el punto exacto de cambio, y para la pregunta del umbral bisecamos la altura del observador hasta que cambió el veredicto. Las elevaciones salen de un modelo de superficie con valores de cumbre reales (su celda del Puig Major marca 1.430 m frente a los 1.436 m topografiados, lo normal en una malla de 30 m sobre un pico afilado), y todos los datos de entrada son públicos, así que el estudio completo es reproducible.
Comprueba tu propio horizonte
Cada afirmación disputada de "desde aquí se ve" es ahora un cálculo en lugar de una discusión, y este ocupó una tarde. Si tu costa tiene su propia versión, una isla que aparece ciertas mañanas, una montaña que el tío de alguien jura haber visto una vez, se puede comprobar:
- Lanza un viewshed de 360° desde tu punto y ve todo lo que el terreno te deja ver, en todas direcciones.
- Usa el modo punto a punto para poner a prueba una afirmación concreta, con curvatura, refracción y el relieve bloqueante exacto con nombre y apellidos.
- O explora 162 miradores famosos que ya hemos calculado, entre ellos el Tibidabo, Montjuïc y los Búnkers del Carmel.
Pon a prueba esa visual sobre la que has discutido — gratis
Preguntas frecuentes
¿De verdad se puede ver Mallorca desde Barcelona?
Sí. Con refracción atmosférica estándar, tres cumbres de la Serra de Tramuntana quedan por encima del horizonte marino vistas desde los 512 m del Tibidabo: el Puig de Massanella (supera por 71 m a 190 km), el Puig Major (15 m a 188 km) y el Puig de Galatzó (13 m a 201 km). No hace falta ninguna meteorología inusual. Lo que limita los avistamientos en la práctica es la calima, y por eso las fotografías documentadas se concentran en mañanas frías y despejadas de otoño e invierno.
¿A qué altura hay que estar en Barcelona para ver Mallorca?
A unos 92 m sobre el mar, con refracción estándar, para que el Puig Major supere el horizonte; el motor cambia de veredicto entre 91 y 93 m en el paseo marítimo. El avistamiento documentado más bajo, desde 95 m en Montjuïc, queda tres metros por encima de ese umbral calculado. Desde 52 m la isla solo aparece con refracción fuerte (k ≈ 0,21), y desde la playa haría falta k ≈ 0,74, que ya es territorio de espejismo.
¿Por qué Mallorca parece fragmentos sueltos flotando y no una isla?
Porque la curvatura terrestre oculta aproximadamente los 700 m inferiores de la isla desde la altura del Tibidabo, y aún más desde miradores más bajos. Lo que asoma es una banda serrada de quince grados: la muralla del Puig Major y el Massanella, la cresta del Teix y la punta del Galatzó, separadas por mar abierto donde el relieve intermedio queda bajo la curva. Los acantilados costeros caen justo sobre la línea, y los pueblos, las playas y la propia Palma quedan bajo el horizonte a todas horas de todos los días.
¿Era real la foto de Mallorca de 2023 desde el Observatorio Fabra?
Sí, y contiene dos fenómenos distintos. La silueta de las montañas era geometría ordinaria: desde los 415 m del Fabra, el Puig Major supera el horizonte por 47 m con refracción estándar. Las luces del Port de Sóller, a nivel del mar, eran la parte genuinamente rara: llegar al Fabra requiere k ≈ 0,8, un fuerte conducto superficial varias veces superior a la curvatura atmosférica normal. Las cumbres no desafiaron a la ciencia, y las luces del puerto solo desafiaron a la meteorología.
¿Se puede ver Barcelona desde Mallorca?
Sí, las mismas visuales funcionan a la inversa, porque los caminos de la luz son reversibles: desde la cumbre del Puig Major, la cumbre del Tibidabo supera el horizonte por unos 4 m, así que los dos puntos altos son mutuamente visibles en principio. Pero la cumbre ve muy poco de la ciudad: el mismo rayo que exige 92 m de altura en Barcelona también oculta a la cumbre todo lo que en Barcelona quede por debajo de 92 m, y casi toda la ciudad está más baja. Solo sobreviven las cimas de las colinas; los edificios de primera línea necesitarían k ≈ 0,29, una condición invernal fuerte pero ocasionalmente real.
¿Cómo se calculó esto?
Trazando perfiles de terreno punto a punto sobre el modelo de elevación Copernicus GLO-30 de 30 m con la curvatura terrestre y la refracción atmosférica dentro de la geometría: seis observadores en Barcelona, seis objetivos en Mallorca, un barrido del coeficiente de refracción sobre cada visual bloqueada para hallar su punto exacto de cambio, y una bisección de altura en el paseo marítimo para hallar el umbral de 92 m. UpToWhere ejecuta el mismo cálculo para cualquier par de puntos de la Tierra.
