¿De verdad se ven siete estados desde Lookout Mountain? Calculamos todas las líneas de visión

Foto: Torsten Henning, dominio público, vía Wikimedia Commons.

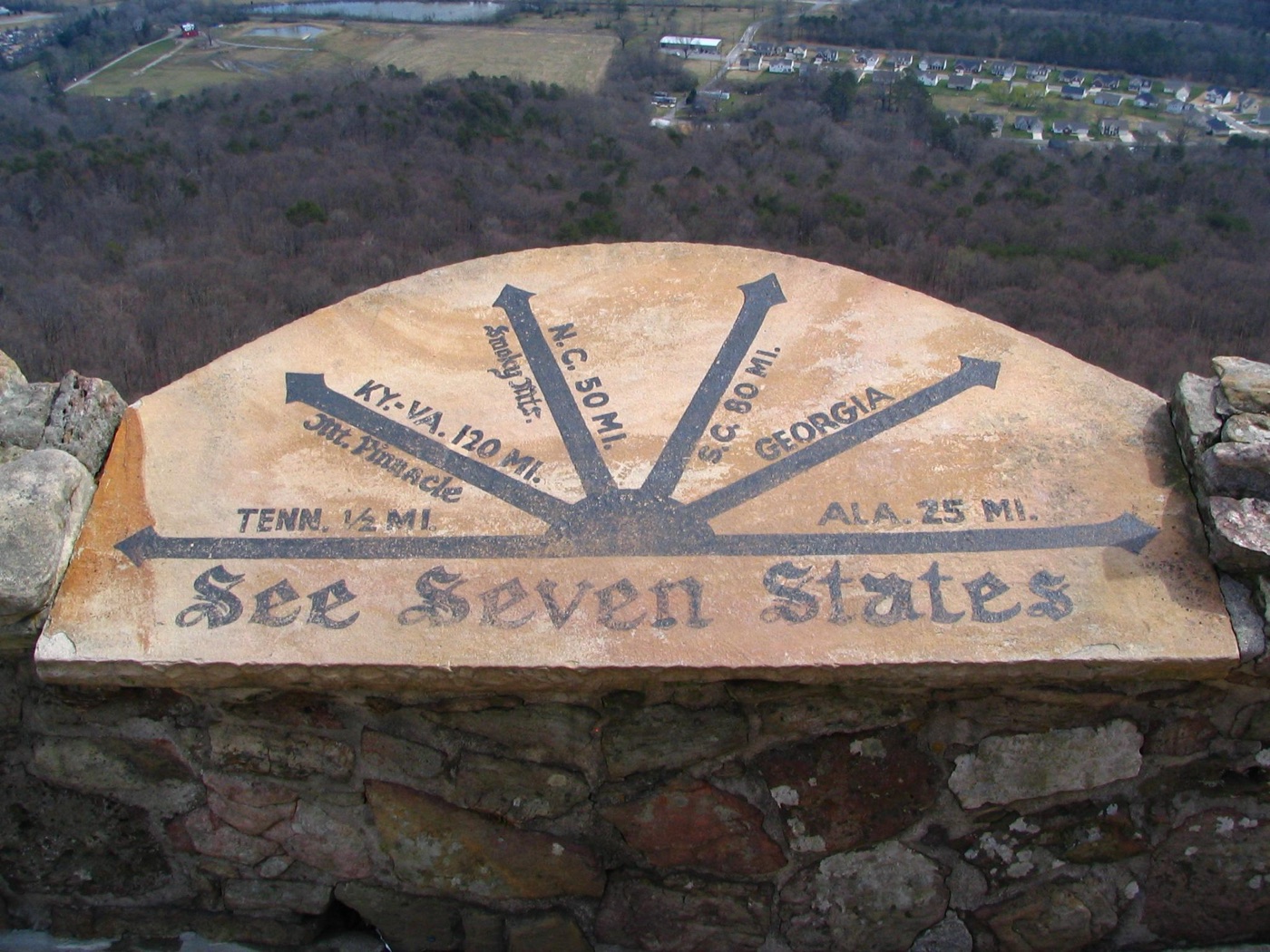

Hay una roca en Rock City Gardens, en el lado de Georgia de Lookout Mountain, con una placa metálica atornillada encima. La placa trae una rosa de los vientos y, para cada uno de seis estados lejanos, una distancia en millas: "Tenn. ½ MI.; KY-VA 120 MI Mt Pinnacle; N.C. 50 MI. Smoky Mts.; S.C. 80 MI.; Georgia; ALA. 25 MI."

Foto: Brent Moore, CC BY 2.0, vía Wikimedia Commons.

Rock City vende esta vista desde que abrió el 21 de mayo de 1932. La afirmación es más antigua. El sendero que diseñó Frieda Carter se construyó para terminar en este saliente, llamado Lover's Leap, porque los soldados de la Guerra Civil ya habían hecho famosa la historia: durante la batalla de Lookout Mountain, en 1863, un oficial de la Unión y una enfermera confederada escribieron en sus diarios, cada uno por su lado, que desde la cima se veían siete estados. En los 163 años transcurridos, Wikipedia lo resume con sequedad: "ninguna investigación científica ha respaldado esta afirmación."

Pintura: James Walker, 1874, dominio público, vía Wikimedia Commons.

Discutirse, se ha discutido mucho. El lugar acumula dos placas históricas distintas, una que afirma la vista y otra, "¿Ves 7 estados?", que suena más a desafío. En Tripadvisor hay reseñas tituladas "De verdad que no se ven siete estados" donde los visitantes se lanzan trigonometría de servilleta unos a otros. En 2007, un científico de la Universidad de Tennessee, llamado a arbitrar, se encogió de hombros: la afirmación se refería a ver puntos altos dentro de esos estados, era anterior a la contaminación moderna, y "nunca me pareció significativa." Lo que nadie hizo jamás fue calcular el terreno.

Así que lo calculamos todo.

Qué calculamos

Todo lo que sigue sale del mismo motor que impulsa UpToWhere, trabajando sobre datos de elevación Copernicus de 30 m con la curvatura terrestre y la refracción atmosférica estándar (k = 0,13) incorporadas a la geometría. Partiendo de las coordenadas exactas de la placa (34,9736° N, 85,3477° O, 499 m de elevación, ojos a 1,7 m) computamos:

• 720 líneas de visión completas desde la placa, una cada medio grado de rumbo, trazadas hasta 300 km, guardando cada muestra de terreno visible por el camino. Después asignamos cada una de esas 44.621 muestras a un estado usando las fronteras de alta resolución del censo estadounidense.
• Una cuenca visual compuesta de toda la cima. Un solo mirador puede quedar detrás de una elevación local, así que no nos quedamos en la placa. Repetimos el análisis 360° desde una malla de 20 puntos que abarca todo el extremo norte de Lookout Mountain — ambos bordes, desde Rock City hasta el mirador del campo de batalla de Point Park — y unimos los resultados, para hacer la pregunta justa: desde cualquier punto donde un visitante pueda plantarse ahí arriba, ¿qué se ve realmente?
• Veredictos punto a punto para cada lugar que nombra la propia placa: Pinnacle Overlook, en Cumberland Gap, para la entrada fusionada "KY-VA" (está a unos 500 m del punto donde se tocan Kentucky, Virginia y Tennessee), Clingmans Dome para "Smoky Mts.", Mentone para Alabama, y los dos mejores candidatos que puede ofrecer Carolina del Sur, ya que la placa no nombra ninguno: Ellicott Rock, la esquina exacta GA-NC-SC, y Sassafras Mountain, el techo del estado.
• Un barrido de refracción sobre cada línea bloqueada, desde k = 0 (sin refracción) hasta k = 0,9 (absurdo), para ver si algún veredicto depende del tiempo atmosférico.
• Cálculos de control para descartar que el resultado sea un artefacto de una celda del modelo: el mismo análisis desde la cima real de la montaña, a 729 m (High Point, unos kilómetros al sur), desde el montículo más alto de los jardines, y con un observador más alto.

Dónde cae la vista en realidad

El verde es cada trozo de suelo visible desde algún punto del extremo norte accesible de Lookout Mountain — la unión de las cuencas visuales calculadas desde 20 puntos que abarcan ambos bordes, desde Rock City hasta el mirador del campo de batalla de Point Park. Cae en cuatro estados:

• Georgia y Tennessee, el terreno cercano: el valle de Chattanooga a tus pies, Walden Ridge enfrente y largos dedos remontando el valle del Tennessee. La línea de visión más larga de todo el conjunto recorre 156,6 km (97 mi) al noreste hasta la cresta de las Cumberland Mountains sobre Oliver Springs, la sierra que hoy alberga Windrock Park, más allá de Oak Ridge. Hacia el sureste alcanza Mount Oglethorpe, a 107 km (67 mi) en Georgia — el término sur original del Sendero de los Apalaches, donde de 1937 a 1958 empezaba o acababa cada travesía.
• Carolina del Norte, una franja fina y rota de la cresta Unicoi entre 96 y 133 km (60–83 mi) al este, donde la frontera estatal va montada sobre el filo, pasado Huckleberry Knob (1.690 m, el techo de los Unicoi). No las Smokies que señala la placa — esas siguen ocultas, o casi (más abajo).
• Alabama, pero no desde la placa. Aparece desde el borde occidental de la meseta — el lado que mira al Lookout Valley — y desde el terreno más alto del extremo norte; el primer suelo de Alabama visible está a unos 21 km (13 mi) al suroeste, arriba en Sand Mountain. Desde el borde oriental, donde está la famosa placa, Alabama queda a tu espalda, invisible. Ese único estado es toda la diferencia entre el mirador comercial y la montaña entera.

Tres estados no aparecen en absoluto. Carolina del Sur, Kentucky y Virginia no salen en ni una de las veinte cuencas visuales — bloqueados por terreno real, por márgenes de uno a tres kilómetros, con cualquier atmósfera.

Así que el recuento honesto tiene dos números. Desde la placa comercial de Lover's Leap: tres. Desde la montaña accesible entera: cuatro. Nunca los siete prometidos, y nunca más de cuatro.

El propio punto de la placa es el tacaño, y la razón es hacia dónde mira. Lover's Leap está en el borde oriental, así que su vista es un abanico de un solo lado — enorme al este, muerto al oeste, donde miras de vuelta hacia la meseta que pisas. Delante de la placa el suelo cae 300 m hasta el valle y las líneas de visión corren cien kilómetros y más; detrás, la vista muere en menos de 3 km (2 mi) contra el resto de la montaña. Esa asimetría es estable — subir el ojo a 3 m o saltar al montículo más alto de los jardines apenas la cambia. Pero cruza la meseta hasta el borde opuesto, a un kilómetro al oeste, y el abanico se da la vuelta: ahora mira hacia fuera, sobre el Lookout Valley, y Sand Mountain, en Alabama, aparece. Ese paseo corto vale un estado entero — que es el meollo de toda la leyenda.

Una vista así de grande, así de brumosa y sin etiquetas sostiene con gusto cualquier historia que se cuente sobre ella. Esto es lo que vale cada una de las siete afirmaciones de la placa.

El veredicto, estado por estado

Tres desde la placa, cuatro desde la montaña. El rotulista de los años 30 acertó con Georgia, Tennessee y Carolina del Norte desde el mirador, falló con Alabama solo por mirar hacia el lado equivocado, y se equivocó de plano con los tres últimos — ningún punto de la montaña ve Carolina del Sur, Kentucky ni Virginia. El resto del artículo recorre cada uno de esos veredictos.

Kentucky y Virginia mueren a 27 millas

La entrada más ambiciosa de la placa manda la vista a 120 millas, a "Mt Pinnacle", el mirador sobre Cumberland Gap donde se encuentran Kentucky, Virginia y Tennessee. La distancia real es de 147 millas, y la línea de visión no llega ni de lejos:

Walden Ridge, el escarpe oriental del Cumberland Plateau, cruza la línea a 44 km (27 mi) con unos modestos 318 m. Con eso basta. Cuando una línea de visión roza una cresta se convierte en un rayo fijo, y el suelo que necesita alcanzar 190 km (118 mi) más allá se va hundiendo bajo el horizonte a medida que el planeta se curva. A la altura de Cumberland Gap, el terreno queda 1.908 m por debajo del rayo. El barrido de refracción remata el veredicto: incluso con k = 0,9, un valor que el aire real no produce, el paso sigue fallando por 19 m. No existe atmósfera, en ningún día de la historia, a través de la cual Lover's Leap haya visto Kentucky o Virginia — y moverse por la cima tampoco lo rescata: el mejor de los veinte puntos de la meseta aún se queda 1,4 km (0,9 mi) corto.

Carolina del Norte se ve. La placa solo señala las montañas equivocadas

La placa dice "N.C. 50 MI. Smoky Mts." Las dos mitades fallan: el primer suelo de Carolina del Norte visible está a 60 millas, y no son las Smokies. Clingmans Dome, la cumbre de 2.025 m de las Smokies y el objetivo más llamativo de ese horizonte hipotético, se esconde detrás de la cresta delantera de los montes Unicoi:

Este es el casi-acierto del estudio, y tiene un giro. El fallo con refracción estándar es de 339 m. Sube el coeficiente de refracción, que es lo que una fuerte inversión térmica sobre un valle frío le hace a la luz, y el hueco se cierra: 241 m con k = 0,20, 101 m con k = 0,30, y con k = 0,40 la cumbre supera la cresta Unicoi por 0,7 m. Bajo una inversión seria, el techo de las Smokies podría en principio asomar tembloroso sobre la sierra desde Rock City, como las famosas fotos de Joshua Nowicki ponen el perfil de Chicago sobre el lago Míchigan. Nadie parece haberlo fotografiado jamás. Quede como desafío pendiente para una mañana fría y quieta de noviembre.

Pero Carolina del Norte no necesita el espejismo, por una rareza que el cartel nunca menciona: durante 36 km la frontera estatal corre por el mismísimo filo de los Unicoi, y algunos retazos de ese filo salvan todos los obstáculos. Huckleberry Knob y sus vecinos meten en la vista una tira fina de Carolina del Norte auténtica en un día despejado normal. Clasificamos esas muestras contra fronteras estatales de alta resolución precisamente porque el filo y la frontera coinciden; la mitad de las celdas candidatas resultaron ser del lado de Tennessee y quedaron descartadas. Es la manera más fina posible de entrar en la lista. Pero entra.

Y la vista compuesta añade un matiz más. Clingmans Dome queda bloqueado por 339 m desde la placa — pero desde el extremo norte, más alto, cerca de Point Park, la punta misma de la cumbre de las Smokies supera la cresta Unicoi por menos de un metro con refracción ordinaria. Así que hasta las Smokies parpadean según el mirador exacto en el que estés, lo cual resume bastante bien a toda esta montaña.

Carolina del Sur nunca tuvo opciones

Carolina del Sur recibe "80 MI." y ningún punto de referencia, así que le dimos todas las ventajas. Su suelo más cercano es Ellicott Rock, el punto topografiado donde se tocan Georgia, Carolina del Norte y Carolina del Sur, a 127 millas en la garganta del Chattooga: bloqueado por las alturas del condado de Rabun, en el noreste de Georgia, 3.022 m por debajo del rayo rasante. Su mejor baza, Sassafras Mountain, sale aún peor: 4.103 m por debajo. Con k = 0,9 los fallos siguen midiéndose en kilómetros, y el mejor de los veinte puntos de la meseta aún se queda 2,8 km (1,7 mi) corto. De los tres estados que nunca se ven desde aquí arriba, este es el menos discutible. El reseñista que comparó el patio de banderas con "estar en la playa junto a un cartel que señala países al otro lado del océano" tenía a Carolina del Sur perfectamente calada.

Alabama: detrás de la montaña, hasta que la cruzas

Alabama es el único veredicto que se da la vuelta, y es el resultado más interesante del estudio. La placa dice "ALA. 25 MI." y apunta al suroeste — y desde Lover's Leap esa dirección es imposible. Estás en el borde oriental, y Alabama queda detrás de todo el ancho de la meseta que pisas. En el propio panorama de 720 rayos de la placa, ni una muestra visible cae en Alabama; la línea hacia Mentone choca con la cresta de la propia montaña dentro del primer kilómetro. Ni siquiera subiendo se arregla: desde High Point, la cima real de 729 m, Mentone sigue fallando por 96 m.

Pero una montaña tiene dos bordes. Camina un kilómetro al oeste, al borde sobre el Lookout Valley, y el suelo por fin cae hacia Alabama en vez de subir hacia los jardines. Seis de nuestros veinte puntos de la meseta ven Alabama — cuatro a lo largo de ese borde occidental, los otros dos desde el terreno más alto del extremo norte, cerca de Point Park, donde la pura altura salva la meseta. Ninguno de ellos es la placa. El primer suelo de Alabama visible está a unos 21 km (13 mi) al suroeste, arriba en Sand Mountain, al otro lado del valle. (El fondo del valle y la baja esquina tri-estatal junto al río Tennessee quedan ocultos tras el propio reborde de Sand Mountain; lo que captas es la meseta de Alabama que hay detrás.) No es mucho, y no es desde la roca que tiene el cartel — pero es Alabama sin ninguna duda. El estado que la placa tasa en 25 millas es real. Solo que está en el otro lado de la montaña respecto a la placa que lo promete.

Y esta es también la respuesta honesta a la objeción obvia: quizá el mirador concreto simplemente tiene mala suerte. La tiene. Mover el observador por la cima es exactamente lo que convierte tres estados en cuatro. Lo que no hace es convertir cuatro en cinco — el borde oeste que añade Alabama sigue sin poder alcanzar Carolina del Sur, Kentucky ni Virginia, y ningún otro sitio de ahí arriba tampoco.

La aritmética del propio cartel

Deja a un lado la visibilidad y corrige solo las distancias grabadas contra un mapa moderno. "KY-VA 120 MI" son en realidad 147. El "80 MI." de Carolina del Sur son en realidad 127 hasta el primer centímetro del estado. Y "N.C. 50 MI. Smoky Mts." es el peor de todos — las Smokies quedan a 112 millas, y hasta el primer suelo visible de NC está a 60. Esos tres estados lejanos se quedan todos cortos, entre una quinta parte y más del doble. Quien trazó la placa en los años 30 midió un mapa de papel con optimismo, y nadie en noventa años y medio millón de visitantes anuales parece haber vuelto a medir. El "½ MI." de Tennessee es la única entrada que sobrevive al contacto con una regla, lo cual es apropiado, porque también es la única afirmación de estado lejano que sobrevive al contacto con el terreno desde la placa.

Nada de esto le hizo mella al marketing. Garnet Carter contrató al rotulista Clark Byers para pintar "SEE ROCK CITY" en los tejados de graneros desde Michigan hasta Texas; cientos siguen en pie, y la promesa de los siete estados viajó al norte y al oeste con ellos, un tejado en blanco y negro cada vez. Una vista es difícil de comprobar desde una carretera de Indiana.

Foto: Scott Basford, CC BY-SA 3.0, vía Wikimedia Commons.

¿Pudieron los soldados de 1863 contar siete?

Los autores de los diarios estaban en otras partes de la montaña, con aire preindustrial. ¿Los rescata eso? Hasta siete, no. El barrido de refracción demuestra que Kentucky, Virginia y Carolina del Sur están bloqueados por roca, con cualquier aire, desde cada uno de los veinte puntos que probamos. Pero la vista compuesta es justo lo que enseña de dónde sacó la leyenda su verosimilitud: muévete unos cientos de metros por el borde y las ventanas se abren y se cierran. Chattanooga llena un mirador y desaparece del siguiente; cruza al borde opuesto y un estado entero, Alabama, entra en escena. Dos personas en la misma montaña en 1863, señalando sierras brumosas distintas sin manera de comprobarlo, habrían vuelto a casa honestamente con recuentos distintos — y el techo real, cuatro, ya exige caminar de un lado de la montaña al otro. Siete fue siempre el número más vendible, y es el que se llevó la placa.

Cómo se hicieron los números

Una cuenca visual es un problema de línea de visión resuelto en todas las direcciones a la vez. Desde un punto, el motor abanica cientos de rayos — 720 desde la placa, uno cada medio grado — y recorre cada uno hacia fuera sobre el modelo de elevación Copernicus de 30 m, muestra a muestra, guardando el ángulo ascendente más pronunciado que ha visto hasta ese momento. El terreno que no se eleva por encima de ese ángulo acumulado queda oculto tras algo más cercano. La curvatura de la Tierra y la refracción atmosférica estándar (k = 0,13, la suave curva descendente de la luz en aire quieto) van incorporadas a la geometría, porque ambas importan mucho antes de los 50 km (31 mi) — dibuja esto sobre un mapa plano y "verías" por error media Kentucky.

Lo que lo mantiene honesto es que nunca nos fiamos de un solo punto. Un mirador puede quedar a la sombra de una roca, de una hilera de árboles o — como aquí — del resto de su propia montaña, y perder discretamente un estado entero. Así que repetimos el cálculo 360° completo desde veinte puntos de observación repartidos por toda la cima accesible del extremo norte de Lookout Mountain, ambos bordes, 360 rayos cada uno, desde el mirador de Rock City hasta Point Park — y luego los combinamos: un trozo de suelo cuenta como visible si alguno de los veinte lo ve. Esa unión es lo que mueve a Alabama de "invisible" (cierto solo para la placa orientada al este) a "visible" desde el borde occidental, y es lo que nos permite decir lo contrario de Carolina del Sur, Kentucky y Virginia con verdadera confianza — ninguno de los veinte capta ni una celda de ellos.

Convertir "terreno visible" en "qué estado" es una segunda pasada: cada muestra visible se contrasta con los contornos estatales de alta resolución del censo, punto en polígono. Ese cuidado importa sobre todo con Carolina del Norte, cuya aportación entera es una cresta donde la frontera estatal y el filo de los Unicoi corren a pocos metros uno del otro — una frontera más burda le regalaría la mitad a Tennessee. Y para cada objetivo bloqueado barrimos la refracción desde k = 0 hasta un absurdo k = 0,9, para distinguir el terreno bloqueado por roca (invariable con cualquier valor) del bloqueado solo por aire corriente (las Smokies, que cambian cerca de k = 0,4). Cada dato de entrada es público — elevación Copernicus GLO-30, fronteras del censo — así que todo el proceso es reproducible.

Calcula tu propia leyenda

Cada número de este artículo es un cálculo de línea de visión sobre datos públicos de elevación, de los que en 1932 exigían semanas de trabajo de campo y ahora tardan segundos. Si tu zona tiene su propia versión de la roca de los siete estados, un cartel de cumbre, una afirmación popular de "desde aquí se ve X", una discusión entre dos taburetes de bar, ahora es comprobable:

• Ejecuta una cuenca visual 360° desde el lugar y ve el alcance completo de la vista, con el terreno más lejano en cada dirección.
• Usa el modo punto a punto para poner a prueba la afirmación concreta, con curvatura, refracción y la cresta que bloquea, con nombre y apellidos.
• O explora 162 miradores famosos ya calculados.

Comprueba tu propia afirmación de "desde aquí se ve" — gratis

Preguntas frecuentes

¿Cuántos estados se ven de verdad desde Rock City?

Tres desde la placa exacta "See Seven States": Georgia (bajo los pies), Tennessee (empieza a menos de un kilómetro) y una franja fina de Carolina del Norte — la cresta de los montes Unicoi entre 96 y 133 km al este, donde la frontera va por el filo. Si cuentas toda la cima accesible, son cuatro: el borde occidental de la meseta, a un paseo corto de la placa, añade Alabama. Carolina del Sur, Kentucky y Virginia quedan bloqueados por el terreno desde todos los puntos de la montaña, así que nunca se llega a siete.

¿Por qué no se ve Alabama desde la placa, si es el estado más cercano de los que promete el cartel?

Porque Lover's Leap mira hacia el lado contrario. La placa está en el borde oriental de Lookout Mountain y Alabama queda al oeste, detrás de la propia meseta — la línea de visión choca casi de inmediato con la cresta de la montaña, y eso se mantiene incluso desde la cima de 729 m. Pero camina un kilómetro hasta el borde occidental, sobre el Lookout Valley, y Alabama aparece a unos 21 km (13 mi) al suroeste, en Sand Mountain. Es el único estado cuya visibilidad depende por completo de en qué borde de la montaña te plantes.

¿Podría un tiempo atmosférico raro añadir algún estado a la vista?

El cuarto estado, Alabama, no necesita tiempo — solo el borde oeste. Más allá de eso, solo las Smokies andan cerca del límite: Clingmans Dome falla por 339 m desde la placa con refracción estándar y superaría la cresta con k = 0,40 aproximadamente (una fuerte inversión térmica), y ya supera por poco desde el extremo norte, más alto, de la montaña. Carolina del Sur, Kentucky y Virginia siguen bloqueados incluso con valores de refracción físicamente absurdos, así que cinco estados quedan fuera de alcance con cualquier atmósfera.

¿De dónde viene la historia de los siete estados?

De la batalla de Lookout Mountain de 1863, cuando un oficial de la Unión y una enfermera confederada escribieron por separado en sus diarios que desde la cima se veían siete estados. Rock City, abierta en 1932 por Garnet y Frieda Carter y anunciada en tejados de graneros por medio país, construyó su placa y su patio de banderas alrededor de la historia. Ninguna investigación la había contrastado nunca con datos de terreno.

¿Cómo se ha calculado esto?

Trazando líneas de visión sobre el modelo de elevación Copernicus GLO-30 con la curvatura terrestre y la refracción atmosférica aplicadas: 720 rayos desde la placa, una unión compuesta de cuencas visuales 360° desde 20 puntos que abarcan ambos bordes del extremo norte de la montaña, cálculos punto a punto directos a cada lugar que nombra la placa, y un barrido de refracción sobre cada línea bloqueada. El terreno visible se asignó después a cada estado con fronteras censales de alta resolución. UpToWhere ejecuta este mismo cálculo para cualquier punto de la Tierra.
